Насос в разобранном виде: Знакомство с компонентами и структурой моноблочных центробежных насосов

Сегодняшняя модель dish - это моноблочный центробежный насос, высокоэффективный и надежный насос, используемый в различных отраслях промышленности и сельского хозяйства. Разобрав этот насос, мы сможем лучше понять его конструкцию и принципы работы.

Обзор конструкции насоса

Этот насос, как правило, представляет собой центробежный насос с замкнутым контуром, поскольку, судя по внешнему виду, он имеет один и тот же вал между двигателем и насосом. При такой конструкции потери энергии при передаче от двигателя к валу уменьшаются.

Всего существует две основные части: гидравлический насос и электродвигатель.

Давайте разберем насос и проверим его по порядку.

Направьте Насос

Гидравлические части центробежного насоса играют важнейшую роль в определении общей производительности насоса. К этим частям относятся рабочее колесо, корпус и спираль.

Во-первых, внешний корпус насоса изготовлен из чугуна с электрофорезным покрытием, обеспечивающим долговечность и устойчивость к коррозии. Этот корпус защищает внутренние компоненты от внешних повреждений и обеспечивает стабильность работы насоса.

Спираль представляет собой изогнутую часть внутреннего корпуса, которая помогает преобразовывать кинетическую энергию жидкости в давление. Форма и размер спирали могут влиять на давление и эффективность насоса. Хорошо сконструированная спираль может помочь увеличить давление жидкости на выходе из насоса и свести к минимуму потери энергии.

корпус насоса и спираль

Рабочее колесо - это вращающийся элемент, который всасывает жидкость в насос и затем выталкивает ее наружу. Конструкция рабочего колеса, включая его форму, размер и количество лопастей, может существенно влиять на расход, давление и эффективность насоса. Правильно сконструированное рабочее колесо может помочь увеличить производительность насоса и свести к минимуму потребление энергии.

Примечания: Серия Stream SENT была спроектирована с использованием гидродинамики и теории 3D для достижения оптимальных гидравлических характеристик с высокой эффективностью и энергосбережением. Это обеспечивает низкий уровень шума и надежную работу.

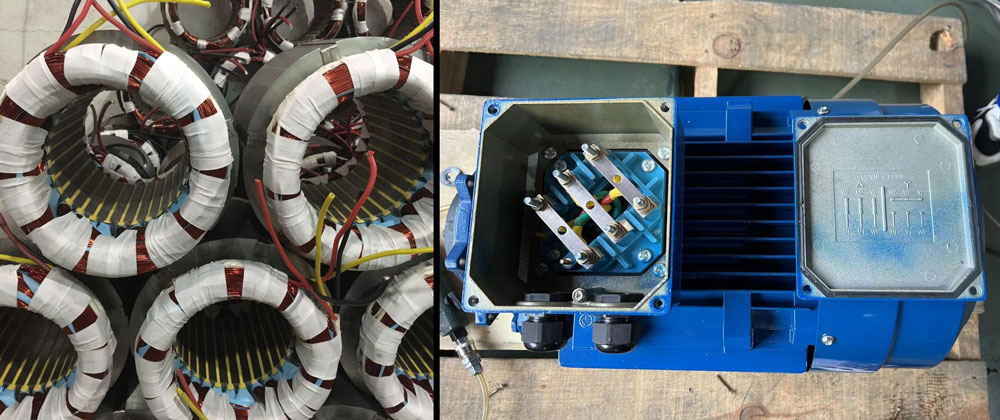

Затем переходим к деталям двигателя.

Двигатель можно считать сердцем насоса, который обеспечивает мощность для приведения в движение рабочего колеса и создания потока. Характеристики двигателя могут оказывать существенное влияние на производительность центробежного насоса в целом. Например, если двигатель недостаточно мощный или работает с неправильной частотой вращения, он может быть не в состоянии обеспечить необходимый расход или давление для удовлетворения потребностей конкретного применения. Аналогичным образом, если двигатель не обслуживается должным образом, он может быть более подвержен поломкам, что приводит к простоям и снижению производительности.

Кроме того, важным фактором при выборе центробежного насоса является энергоэффективность электродвигателя. Двигатели, рассчитанные на высокую эффективность, могут помочь снизить потребление энергии и эксплуатационные расходы с течением времени.

Примечания: Серия Stream SEN оснащена высокоэффективными двигателями серии Y с нижеприведенными характеристиками.

Насос также оснащен механическим уплотнением, которое предотвращает вытекание жидкости из насоса. Механическое уплотнение является важным компонентом, который требует регулярного технического обслуживания и замены для обеспечения оптимальной работы насоса.

Кроме того, насос также оснащен различными компонентами, такими как подшипники, фланцы, кронштейны, опора и крышка вентилятора, которые в совокупности обеспечивают производительность насоса.

Разобрав моноблочный центробежный насос, мы можем увидеть, как каждый компонент работает вместе, создавая эффективную и надежную насосную систему. Это более глубокое понимание позволяет нам предоставлять клиентам ценную информацию и рекомендовать наилучший насос для их конкретных нужд. Итак, если вам нужен центробежный насос, обратите внимание на моноблочную конструкцию и преимущества, которые он может предложить для вашего применения.

Оставайтесь с нами, и мы поделимся новыми знаниями с factory direct.
